Description de la platine HF9-3


LE SCHEMA

Les FET     T1 et T2 constituent un oscillateur
VCO dont la fréquence est définie par L1 et les capacités associées, dont la diode varicap D1 fixant la fréquence exacte par le biais de la tension continue en provenance du LM358, ainsi que la varicap D2 qui assure la modulation FM du VCO.  T2 est un buffer dont la tension de sortie est amplifiée par T3, puis T4 et T5 pour parvenir à la puissance HF nécessaire pour une portée correcte, soit un peu plus de 1/2 W.

On peut ajuster le niveau HF en jouant par  P2 sur la tension d'alimentation de T3.  Les bobines L1, L2, L3 sont réglées sur la fréquence centrale de la bande utilisée.  La bobine L4 sert à la réjection de l'harmonique 2 et à l'atténuation,
avec C17 des harmoniques supérieurs. La bobine L5 contribue à l'accord de l'antenne.

La synthèse de fréquence est gérée par le MC145170P qui accepte des fréquences jusque 180 MHz. Ce circuit est programmé par le µC principal du SUPERTEF.  Il est nécessaire de programmer les registres C (  configuration ),
R ( diviseur de la fréquence Qz de référence ) et N ( diviseur de la fréquence à synthétiser ). Nous utilisons un quartz de
10245 kHz que R divise par 2049 pour aboutir au pas de synthèse de 5 kHz.

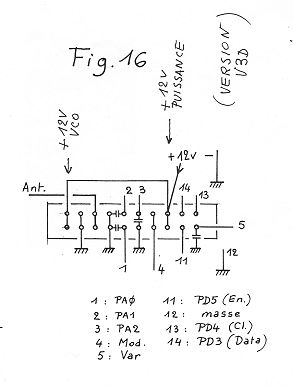

Le connecteur imprimé de la platine HF9 permet au µC de connaître :
    -   le TYPE de la platine  ( HF8, HF9-1 avec PA2 à 0  , HF9-2 ou 3, HF10  avec PA2 à 1 )
    -   la BANDE utilisée   ( 35, 40-41 ou 72 MHz )  Ce sont les lignes PA0 et PA1 qui donnent cette information.
        Voir le tableau  au centre du schéma.

LISTE des COMPOSANTS.

En 41 MHz :   R10  =  680 W   , R11 = 1 kW ,   R14  =  22 W
Avec Qz LEXTRONIC :     C19 = 22 pF,    C20 = 10 pF


REALISATION

   -   Circuits imprimés.  Ils ne sont pas disponibles en trous métallisés.
L'auteur peut vous en fournir les films ou vous pouvez télécharger les fichiers de traçage, en version PostScript ( INFOS )
Si vous réalisez ces circuits imprimés, surtout ne pas négliger leur étamage avant perçage.
   -    Il faut  tout d'abord souder tous les passages recto-verso !   (  x   sur la figure recto )
   -    Puis souder tous les composants CMS du verso.
   -    Enfin, placer les composants du recto.  Souder les mandrins des bobines bien verticaux . Nous ne sommes pas à PISE !!  Ne pas coller les coupelles avant la phase de mise en service.

On se reportera aux figures ci-dessous pour la réalisation. A gauche le recto, à droite le verso.

MISE en SERVICE.

Ne pas placer le MC145170P.
Travailler sans le SUPERTEF, en alimentant la platine par un connecteur volant. Remplacer l'antenne par une ampoule 12V/0.1A soudée sur le connecteur entre Ant et masse.
Intercaler un ampèremètre, ou mieux utiliser une alimentation stabilisée avec indication du courant débité.
Les coupelles seront simplement posées sur les mandrins.
A la mise soius tension, l'intensité est sans doute faible, de l'ordre de 25 à 30 mA et l'ampoule éteinte. Pousser P2 à fond ce qui doit augmenter
le débit. Enfoncer le noyau de L1 à ras du mandrin. Régler les noyaux
de L2, L3, L5 pour augmenter la consommation et allumer l'ampoule. On doit dépasser 100 mA.  Retoucher P2 pour ramener le débit à 85 mA environ.
A l'aide d'un fréquencemètre que l'on couplera à la sortie antenne par d'une boucle de 2 ou 3 spires, mesurer la fréquence produite.
Retoucher L1 pour la ramener dans la bande prévue. Reprendre les réglages des 3 autres bobines pour retrouver le débit précédent.
Il faut souvent procéder par retouches successives.
Ce dernier résultat acquis, coller les coupelles à l'araldite, puis colle sèche, installer les blindages.
Vérifier une dernière fois que tout est correct.

Installer la HF9 dans le SUPERTEF, après avoir posé le 145170P dans le bon sens. L'antenne du Tx remplacée par l'ampoule 12V/0.1A, entre embase et masse.  P1 est à 0.
Mettre sous tension, en vérifiant à l'oscilloscope, les impulsions de verrouillage  sur le picot LED.  ( test 1 )Si le buzzer
reste silencieux, c'est bon signe. Sinon, retoucher L1 pour le faire taire et obtenir les fines impulsions négatives en LED.
Si ça ne marche pas, vérifier à l'écran que la fréquence affichée est bien dans la bande prévue, sinon voir si vous avez correctement sectionné les bonnes pistes pour avoir les niveaux nécessaires de PA0 et PA1.
En cas d'échec, il faudra vérifier minutieusement la réalisation.  A noter que la mesure de tous les condensateurs CMS
avant pose est une indispensable précaution si on veut éviter des migraines après coup !!

Mais tout va bien ! Félicitations !
La fréquence affichée est la fréquence centrale de bande. Régler L1 pour mesurer une tension de + 4V sur le point  test 2.
Au fréquencemètre, mesurer la fréquence émise.
En sens de modulation 2 on doit obtenir 1.25 kHz au-dessus de la fréquence désirée.   Voir figure ci-dessous
Régler l'ajustable de la platine pour y parvenir.  A noter qu'avec le quartz 10245 kHz de LEXTRONIC que nous utilisons maintenant, il faut diviser les capas d'encadrement du quartz par 2.
Retoucher les bobines L2, L3, pour un maximum de luminosité de l'ampoule, en principe, sans retoucher P2 .

Monter maintenant l'antenne et à l'aide d'un mesureur de champ, régler L5 pour un maximum de HF.

Le réglage de L4 pour la réjection de l'harmonique 2 et le calage du swing requièrent hélas un analyseur de spectre !
Rappelons l'utilité de souder un condensateur de 0.1 µF entre les extrémités de P1, pour avoir un spectre plus étroit, ce qui surtout important pour les bandes autres que le 72 MHz

Tous réglages terminés, coller les noyaux à la cire de bougie.
                                                                                                                  Dans le diagramme ci-contre :

  -  F est la fréquence nominale désirée.
  -  F_B est la fréquence la plus basse
  -  F_H est la fréquence la plus haute
  -  F_p est la fréquence obtenue avec un
      fréquencemètre. Dans le cas de la figure, le
      sens de la modulation est "2" ce qui signifie
      que la séquence PPM modulante est à
      impulsions négatives. Avec un swing de
      3.5 kHz, F_P devra être calée à 1.25 kHz
      au-dessus de la fréquence nominale
