COMMANDE BUZZER  du CD1

La dernière version du logiciel CD1 permet d'activer un buzzer signalant la fin de la charge
Nous avons pensé qu'il était opportun de profiter de cette possibilité pour adjoindre au CD1 deux sécurités :
-  Protection contre le branchement inversé de la batterie de sortie.
-  Protection hard du LT1070. En effet quelques utilisateurs nous ont signalé le claquage de ce circuit lors de la
   déconnexion accidentelle de la batterie de sortie sous charge. Il existe bien une protection logicielle, mais son temps
   de réaction est parfois un peu trop long pour un LT1070 chatouilleux. Quand la batterie est déconnectée,  l'intensité de
   charge tombe à 0  ainsi que la tension de commande Fb  du LT1070. Ce dernier pour assurer sa mission  tend à
   augmenter la tension de sortie pour ramener l'intensité à la valeur programmée. Hélas, il n'y parvient évidemment  pas  :
   Le courant de l'inductance devient permanent et atteint des sommets incompatibles avec la bonne santé du transistor
   interne de découpage du LT1070 !
   Comme le LT1070 n'est pas donné, il faut mieux dépenser quelques francs pour en économiser beaucoup !
Pour mémoire, la protection de l'entrée contre les inversions de polarité, se fait très simplement en intercalant
une diode , genre MBR20100CT  dans le fil + 12V

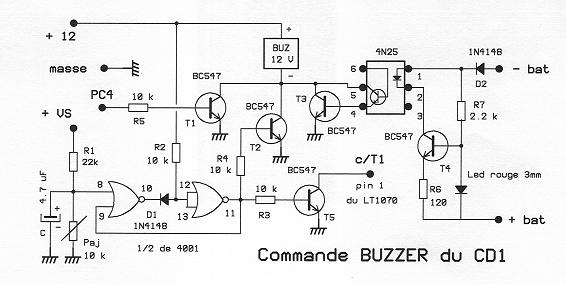

Le SCHEMA.

Voir Fig 1.    Un buzzer 12V bien sonore peut être activé par l'un des transistors   T1, T2 ou T3.
   T1  est commandé par la        sortie PC4 du 711E9 et permet de sonner la fin de charge.
(  pendant environ  10 s )
   T2  est commandé par le circuit de protection du LT1070 : Un  bistable est réalisé avec deux portes NOR prises
dans un 4001. A la mise sous tension les entrées 12 et 13  sont à 1, la sortie 11 à 0. Les deux entrées 8 et 9  sont à
0  et la sortie 10 à 1 .   Les transistors T2 et T5 sont
bloqués.
Si la tension de sortie de l'alim à découpage Vs devient trop grande, l'entrée 8 passe au niveau 1 donc la sortie 10
à 0, d'où par D1 mise à 0 des entrées 12 et 13  : La sortie 11 passe à 1 et rend conducteurs T2 et T5
T2   déclenche l'alarme buzzer.  T5 bloque instantanément le LT1070, en mettant "Vc" à la masse.  Mais le passage à 1 de 11 entraine au même niveau l'entrée 9, d'où mise à 0 permanente de 10, 12 et 13.  Pour retrouver le déblocage du système, il faut couper l'alimentation du CD1 !
La protection du LT1070 est maintenant parfaite.  C'était simple, mais il fallait y penser !!
T3  fait partie d'un Darlington dont le second élément est le transistor du photo-coupleur 4N25.  Lorsque tout est  normal, ces deux transistors sont bloqués.  Mais supposons que la batterie de sortie soit connectée à l'envers, mettant de +  sur "- batt" et le -  en "+ batt" !  Alors le courant peut passer dans D2, la diode du photo-coupleur et le générateur de courant constant réalisé  autour de T4.   Dans ce cas, le transistor interne du 4N25 devient conducteur, sature T3 et active le buzzer.  Donc, si vous branchez la batterie de sortie à l'envers, le buzzer retentit et vous aurez sans doute le réflexe de débrancher plus vite que votre ombre !  Le IRFZ44 n'aura pas le temps de souffrir et vous en saura gré.
                (  L'idée   initiale de cette protection  nous a été donnée par M. ORY  J. Pierre    ( 67 )
                   qui a droit à tous nos remerciements. )

REALISATION

Elle est très simple.  Le circuit imprimé est fixé derrière l'afficheur en utilisant les mêmes boulons de 2mm
supposés assez longs. Nous l'avons dessiné en simple face, sans le moindre CMS. Une fois n'est pas coutume !
Voir la Fig. 2   ci-dessous   pour le dessin des pistes.   Film disponible auprès de l'auteur.

                                                                                                  Voir la Fig 3  ci-dessus  pour la pose des composants.
Les valeurs de ces derniers sont sur le schéma. Le 4N25 est dispo chez Radio-Spares     ( réf   193-1270 à 24.60 Fht )
On peut le remplacer par le CNX35    ( 171-4283  à  5.96 Fht )
Il sera commande de souder des picots  pour les départs de liaisons, se faisant alors au recto.
Nous réalisons de tels picots avec des chutes de fils de composants ( R ) que nous formons en boucle.

MISE EN SERVICE

Installer le circuit imprimé dans le CD1 , derrière l'afficheur comme dit plus haut.
La masse et le 12V seront pris sur la platine des annexes voisine.
Le "- batt" et le "+ batt"  sur les douilles de sortie.
+ Vs se trouve sur le point chaud de R3.
"c/T1" sur le collecteur de T1, relié à 1 du LT1070
PC4  sur le picot correspondant du 711E9.  Ce trois derniers fils seront de préférence soudés SOUS le circuit imprimé
principal.

Au départ, régler le pot/aj à mi-course. La sécurité déclenche lorsque la tension de l'entrée 8 atteint 1/2 de 12V = 6V.
Si P  vaut 5 k, celà devrait donc se faire lorsque Vs atteint   :   ( 6 / 5000 ) x ( 22000 + 5000 ) =  32.4 V  environ ce qui
est correct puisque avec 20 éléments maxi à charger, la tension finale est de l'ordre de 30 V. Lorsque la valeur du pot
DIMINUE, la tension de déclenchement AUGMENTE.
Si P = 0, le déclenchement ne se fait jamais. Si P = 10 k, il se fait à  19.5 V environ.  Ce pot/aj peut être multitours, mais
un simple monotour vertical est suffisant et a l'avantage d'un réglage facile, par sa disposition
Dans l'idéal, on peut faire le réglage avec un oscillo à mémoire qui montre bien le point de montée maxi de la tension Vs
lorsque la batterie est déconnectée sous charge.  35 à 36 V  seraient parfaits !
Se rappeler que après mise en sécurité, rien n'arrête le blocage et le buzzer... sauf la déconnexion du CD1 !
Vous pourrez aussi vérifier la sécuité d'inversion de la batterie de sortie.
Mais attention, débrancher aussi vite que possible !
