PRESENTATION

    Le timer proposé est un modèle performant
    permettant la commande d’une charge  externe
    8A/380V.       Equipé d’un µP 68HC11
    associé à un quartz de 8 MHz, il permet
   d’obtenir des durées programmables très précises.
   Deux gammes sont prévues : de 0 à   99 secondes
   et de 0 à 99 minutes. Les deux   afficheurs permettent
   la programmation en association avec un clavier à
   4 touches. Ils affichent également le décompte du temps         écoulé. Le relais de sortie à double contact de travail             commande la charge externe.

                  ETUDE du SCHEMA

Le 68HC11A1FN choisi est activé par le quartz 8 MHz et fonctionne en mode BOOTSTRAP avec Moda = Modb = 0. Il tourne sur un pro- gramme interne résidant dans l’EEPROM.

Les afficheurs sont multiplexés, l’attaque des segments étant commune et gérée par le port B via des résistances de 390 W . Les lignes PA3 et PA3 assurent le multiplexage par les transistors T1 et T2 commandant les cathodes communes des afficheurs. La ligne PA5 fait clignoter une diode Led en gamme " mn " pour montrer
que le décompte se fait bien .
Le port C a ses lignes PC0 à PC4 en entrées, reliées au clavier 4 touches et à l’inverseur " mn/sec ". Les lignes PC5 à 7 sont en sorties. PC5 commande le relais via T4 et PC6 le buzzer à l’aide de T5.
Le port E n’est pas utilisé. Les lignes PD0 et PD1 sont tirées au +5V par R20 pour assurer le démarrage correct du programme.
Le reset du µP à la mise sous tension est obtenu par R12 et C3.
L’alimentation se fait par du 12V continu obtenu extérieurement soit par une batterie ou par un bloc secteur. Le relais et le buzzer utilisent cette tension. Par contre l’alimentation du µP et des afficheurs se fait par le 78L05 qui ramène le 12V aux 5V classiques.

REALISATION

Liste des composants

1                  68HC11A1FN programmé
T1..5           BC549B ou éq.
1                 Led rouge 5mm
1                1N400x
1                 Reg 78L05

R1..7          390 W
R8/9            3.9 kW
R10            470 W
R11/14        3.9 kW
R12              27 kW
R13              18 kW
R15               1 MW
R16..19        Réseau     4 R 22 kW                                                      C1/3           33 pF  cér pas de 2.5
                                 + 1 commun                                                       C3/4/6         0.1 µF   LCC
R20              22 kW CMS 1206                                                          C5               4.7 µF  perle tantale 16V

1                   circuit imprimé
1                   support PLCC 52 br
2                   afficheurs OPAFFCC                                                     4                   touches D6 rondes :
1                   quartz 8 Mhz de préférence bas profil                                                  CORD6R, CORD6B,
1                   buzzer SOED103                                                                                CORD6J, CORD6V
1                   relais RLST212V                                                            1                   connecteur ALE120
2                   douilles CO20054                                                           1                   inverseur COSP244
20                 picots tulipe ( 4 x 5 )                                                        1                   boîtier HAED200GM découpé
2                   boulons 2 x 10 mm + 2 écrous + 2 entretoises 2 x5 mm

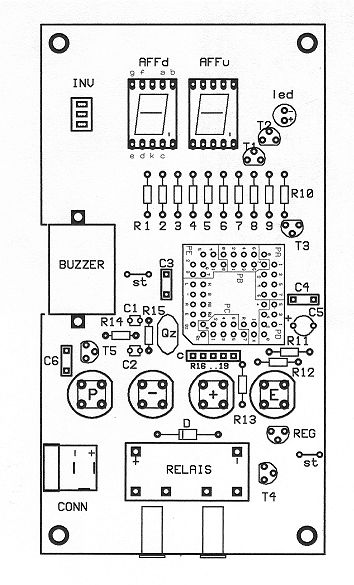

 MONTAGE

On pourra suivre l’ordre suivant :

• Les résistances R1 à R15
• Le réseau R16-19 dans le bon sens , commun vers la gauche
• Les barrettes picots tulipe de rehausse des afficheurs
• Les 2 straps
• Les condensateurs C1 à C6
• Les transistors T1 à T5
• Le support PLCC bien orienté
• La résistance R20 au verso

Pour placer les touches, l’inverseur et la Led, nous vous conseillons d’utiliser la partie avant du boîtier. Ajuster alors la position des 4 touches pour qu’elles saillent légèrement. Souder de même l’inverseur et la Led ( fil long vers le bas )

Déposer et terminer en soudant le relais et sa diode, puis le buzzer dont les pattes sont SOUS le circuit imprimé avec entretoises d’écartement. Souder les fils au verso. Enfin le connecteur 12V et les douilles de sortie, bien à plat sur le cuivre.

MISE en SERVICE et UTILISATION

Avant de placer 68HC11 et afficheurs, alimenter par le 12V
( + sur le picot central du connecteur ) et vérifier que tout est normal et que le + 5V est bien présent.
Débrancher et monter le µP et les afficheurs.
Remettre sous tension : Les afficheurs doivent marquer " 00 "
Sinon couper et VERIFIER ! !
Si tout va bien, passer à la phase utilisation :

- Placer l’inverseur sur mn ou sec

• Appuyer sur " P " : Les afficheurs clignotent
• Appuyer sur " + " pour incrémenter ou " - " pour décrémenter. Noter que l’on passe de 99 à 00 ou de 00 à 99, ce qui permet d’aller rapidement en bout de gamme. Un appui bref ajoute ou retranche 1 unité . Un appui plus long fait passer en avance rapide.
• Appuyer sur " P " lorsque la valeur désirée est obtenue. Le clignotement cesse.
• Un appui sur " E " lance la phase de décomptage du temps avec le relais au travail. En position " mn " la led clignote 1 seconde allumée, 1 seconde éteinte.
• Au retour à " 00 " le relais revient au repos et le buzzer retentit
• Un appui sur " E " ramène à la valeur programmée précédemment et stoppe le buzzer
• Un autre appui sur " E " relance un décompte ou un appui sur " P " renvoie au choix d’une autre durée.
