********                            Feuille d'informations concernant les réalisations existantes

 ( <<<< page précédente )                          actualisée     le   25/09/2001


      Sommaire :   ( cliquez sur le titre pour accès direct )

1. Le SUPERTEF       ( 14/04/01     V3F  )     Voir aussi pour fourniture éventuelle du boîtier .  ( 25/12/01 )
2. Récepteurs
3. Platines HF
4. Errata
5. INTERTEF
6. Une histoire de parasites
7. Histoire d'un crash
8. QUARTZ       (  15/02/02  )
9. CHARGEUR CD1     <<<<    à lire   (   5/05/03  )
10. TELECHARGEMENT  des fichiers de circuits imprimés   et des fichiers .S19   des µC    <<<<     NEW
11. RX21     <<<<    correctif   (  octobre  00 )
12. Petites annonces :  essai de réinstallation !!   (  octobre 00 )      05/05/01
13. Le MINILAB    :  ( 14/04/01)      Dernière réalisation . Voir la rubrique NEW
14. Rallonges de servos perturbatrices         ( 14/09/04 )
15. Sortie du nouveau codeur pour STF96, version V4A      (  14/09/04 )
16. Programmation des RX23
17. Projet de nouveau Supertef
18. Utilisation du JOYTEF avec PC sans connecteur joystick
19. Les bandes de fréquences RC en BELGIQUE : 27, 35, 40 ..... et 72 MHz   !!
20. Où en est le SUPERTEF 2005 ?            ( Lundi   05 / 09 / 05 )
21. Position du fusible ou du polyswitch     ( 29 / 10 / 05 )
22. Dernière version logicielle du STF05      ( 01 / 01 / 06 )
23. Téléchargements des fichiers EPS de HF11-A et de la Sonde-I du minilab
24. Dernière version logicielle pour le STF96    ( 20 / 02 / 06 )
25. Correction bug  et version  STF05/96-E3N2   ( 31 / 03 / 06 )
26. Modif hard des bases HF11                       ( 31 / 03 / 06 )
27. Baisse sur les circuits imprimés du STF05   ( 26 / 04 / 06 )
28. STF05-E4N5     et  STF96-E3N3      --> Correction bug     ( 24 / 07 / 06   et  02/08/06 )


• Le SUPERTEF.

  • La dernière version logicielle des modèles 89/90/92 est la version VxQ. Cette version est la dernière pour les SUPERTEFS de ce type. Elle assure entre autres, une gestion complète des platines HF8, HF9-1, HF9-2
    et HF10. Pour les platines HF9, elle recentre le spectre HF sur la fréquence nominale, lorsque le sens de
    modulation est inversé. Cela assure une meilleure compatibilité avec les ensembles commerciaux.
    Aucune extension ultérieure de la version VxQ ne sera faite.

  • La dernière version logicielle du SUPERTEF 96  est la version V3F. Par rapport à la version initiale V3A, on dispose maintenant d'un totalisateur de temps mémorisé, d'une gestion plus simple du STOP CHRONO. La version V3D gère également la mise sous tension de la puissance HF : Délai de 5s à la mise sous tension de manière à laisser à la boucle de synthèse le temps de se stabiliser. Par ailleurs, lorsque l'on modifie la fréquence Fn ou Fs, la HF est coupée de manière à faire cette modif sans perturbation des autres utilisateurs. La HF est restituée après la sortie du menu, donc après stabilisation parfaite de la synthèse.  Voir plus loin

  • Nous signalons que les SUPERTEFS 89/90/92 peuvent être facilement modifiés pour permettre le passage au logiciel de la série V3x. Pour cela il faut remplacer le 68HCx11A1 par un 68HC11E1 et la mémoire 27C64 par une 27C128. Quelques liaisons sont à reprendre. Nous conseillons vivement cette modification car elle permet entre autres d'avoir des noms de cellules affichés en clair pour les 27 modèles mémorisés.

  • Modification conseillée  :    La voie 6 de SUPERTEF est contrôlée à la fois par un inverseur et par un potentiomètre qui fixe le neutre au repos du commutateur.  Quand le potentiomètre est tourné à fond vers le +5V,  il passe un courant   5/220 = 22 mA dans la 220 ohms, ce qui est une consommation inutile et pénalisante.  Pour pallier ce défaut, relier le curseur de Pot/M6 au point milieu de l'inverseur, non plus par un fil direct mais par une résistance de 4700 ohms. La consommation est réduite à un peu plus de 1 mA !

  • Afficheur   :   Les afficheurs que nous utilisions fonctionnaient fort bien avec la patte VO  ( n° 3 ) à la masse. Ils donnaient ainsi un contraste optimal. Il s'avère que les derniers modèles donnent dans ces conditions un contraste très excessif. Il faut donc repolariser cette patte 3.  Pour ce faire, une solution simple consiste à souder directement sur l'afficheur un pot/Aj, extrémités entre les points 1 et 2 et curseur sur le 3. En prenant les modèles ronds genre 82P, on fait cela facilement sans ajout de fil de câblage.

  • Version V3C

  • Version V3D

  • Version V3E  :  Une nouvelle version du logiciel SUPERTEF est sortie, la V3E.  En fait, cette version différe
    peu des précédentes.  Il y a deux différences :
         -  L'arrêt Chrono peut maintenant se programmer pour agir par les poussoirs Confbis ou Confter. Ces
    poussoirs étant très accessibles en vol,  cette possibilité est donc intéressante pour les planeuristes ou  pour le
    vol électrique.
         -  La mémorisation des neutres a été revue et corrigée. Jusqu'à présent il n'était pris en compte que la
    position des trims des voies maîtres. De ce fait, si une telle voie était couplée à une autre avec trim, ce dernier
    n'intervenait pas, ce qui était gênant .  Dans la version V3E, le défaut est corrigé.

  • Version V3F  : Cette dernière version  tend à rendre le Supertef plus international. En effet, les bandes
    de fréquence ont été revues : Le 26 MHz est remplacé par la bande 35 MHz. La bande 41 MHz couvre maintenant le 40 et le 41 MHz. Enfin la bande 72 MHz a été adaptée normes américaines  et couvre de
    72030 à 72990 kHz.  Bien entendu, les limites légales des bandes sont respectées : Ex. en France, la bande
    72 va de 72200 à 72500 kHz

  • Collaboration :  La réalisation d'un SUPERTEF est un assez gros travail qui ne limite pas la soudure de composants !   Certains amateurs seraient tentés par l'aventure, mais reculent, soit par peur de l'électronique,
    soit surtout par peur de la mécanique :  La réalisation du boîtier en effraie plus d'un !
    Il serait donc très intéressant de mettre les talents de chacun  en collaboration :
    L'expert en mécanique et tôlerie réalisant le boîtier,  l'expert en électronique câblant les platines !
    Si cette suggestion vous tente , me le signaler par email .

    Boîtiers de Supertef
    Nous avons enfin une possibilité de fournir aux amateurs intéressés les éléments les plus importants
    du boîtier du SUPERTEF. A savoir la face avant pliée et percée + le fond plié, les deux éléments peints,
    Le tout pour 120 F + port        Prendre contact par Email au préalable pour mode de paiement                                                                      ===>   retour
  • Nouveau codeur pour STF96
    Ce nouveau codeur remplaçant, broche pour broche, le codeur existant des STF96, donne au SUPERTEF
    de nouvelles possibilités qu'attendaient depuis longtemps de nombreux utilisateurs   :
    -    11 +1 voies sortantes
    -    16 voies programmables avec réserve de 9 ou 5 voies relais
    -     génération de courbes à 9 points
    -     27 cellules de base, avec chacune une bis et une ter
          ...................           Se reporter à la description

• RECEPTEURS.

  • Nous disposons toujours des circuits imprimés à trous métallisés des récepteurs RX17-2, RX18, RX19-B,
    RX21 et RX22B.  Ces circuits fabriqués par MICRO-CI  (31)  sont magnifiques :
            RX17-2   :       72.00 F
            RX18      :       48.00 F
            RX19B    :     100.00 F    les deux plaquettes
            RX21      :       50.00 F
            RX22      :       45.00 F
            SUPERTEF    :     350 F      les 3 plaquettes                                    Nous contacter.

  • Le RX19 a maintenant une version RX19-B. Cette version présente l'avantage d'une suppression totale du jitter sur les sorties de voies. Le RX19 faisait entendre un petit crépitement dans les servos, à cause de ce jitter,
    le RX19-B donne un silence total.  Comme le SUPERTEF lui-même est totalement sans jitter, on dispose avec cet ensemble d'un système numérique ayant toutes les qualités de l'analogique équivalent.

  • Pour le RX22, le problème du quartz peut être résolu par un petit montage permettant d'utiliser des quartz standards de type HC25. Le quartz devient de plus interchangeable. Cela au prix de 1g environ en supplément


  • Quelques remarques sur les RX17-2 et RX18 décrits dans MRA n°659

      FIG.9 . page 54. Verso du RX17-2.  La résistance marquée R8, sur la sortie du filtre à quartz doit être lue
    "R6" . C'est une 1 kohms, CMS 805

      FIG. 12. La bobine L4 est mal orientée. Le picot à enlever, repéré par + doit être EN BAS et non à             gauche, comme dessiné.

      Liste des composants. Remplacer C3 de 10 pF par 12 pF

      RX18 : Araser COMPLETEMENT la patte de masse de L2  non utilisée. Gardée trop longue, elle risque
    de mettre la tension d'alimentation de TR1 à la masse.

      Pour les TOUS les récepteurs, ne pas oublier d'isoler le dessous du filtre à quartz car il est au +

      Nous montons désormais  un 68 nF entre la patte 14 du MC3362 et la masse ( au lieu de 0.1 µF )

      Les bobines L1 des Rx/41 MHz  sont modifiées pour gagner en sensibilité. L'antenne doit alors être               connectée à la prise intermédiaire de la bobine, comme en 72 MHz
                                                                  ===>  retour

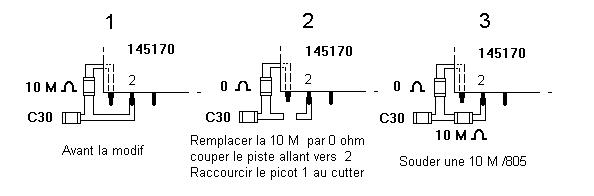

    RX21
                 Une INCROYABLE   erreur  !!
    A l'occasion du dépannage d'un RX21 monté par un ami et qui refusait de fonctionner, nous avons constaté
    que si le 145170D recevait bien le 10245 kHz généré par le 3362, il ne l'exploitait pas et de ce fait était
    inerte !  Un examen attentif du montage nous fit découvrir l'erreur .......  du circuit imprimé :
    >>>>  Le 10245 n'attaquait pas l'entrée de l'ampli du 145170  ( picot 1 )  mais la sortie  ( picot 2 )  ! <<<<
    Cette grossière erreur  commise par l'auteur n'avait pas empêché les RX21   fabriqués jusque là de fonctionner .....  et c'est bien cela qui est incroyable !!
    Nous vous conseillons de faire la correction très simple, pour remettre les choses dans l'ordre, même si
    votre RX21  fonctionne parfaitement.



    QUARTZ   :     Les quartz commandés à l'unité chez MATEL sont fort chers !!
           A dire vrai, pour un quartz, le prix est tout à fait dissuasif.
           Heureusement une alternative   à cette situation existe : Un fabricant belge : DELOOR-DELCOM
           Par son intermédiaire, vous pourrez obtenir un quartz pour un prix raisonnable, de l'ordre de  20 €
           Nous avons pris contact avec ce fabricant, envoyé des échantillons pour définir les caractéristiques
           des  cristaux . Il vous est maintenant possible de commander, en indiquant les références :
                 RX17   , avec la fréquence du quartz désiré :   61xxx kHz pour le 72,   30xxx kHz pour le 41
                              boîtier HC45/U
                 RX18   ,    idem , mais boîtier genre HC50/U
                 RX22 ,   avec la fréquence, soit  71xxx kHz  pour le 72  ou 40xxx kHz pour le 41. Boîtier HC45/U
           Rappelons que la fréquence est  celle d'émission  moins 10700 kHz   pour les RX17 et 18,
                                                                                      moins     455 kHz   pour le  RX22
           Site de DELOOR  :  http://www.deloor.be
           Adresse Email pour contacts :      delcom@deloor.be



• PLATINES HF

  •  La platine HF10 n'est plus tout à fait conforme à celle décrite dans le HAUT-PARLEUR. Le circuit imprimé, disponible, à tous métallisés ayant été redessiné.   Voir la page HF10
    .
  • La platine HF9 en est à sa version HF9-3. Elle utilise maintenant une bonne part de composants CMS. Demander la description succinte à l'auteur  ou voir dans la page    HF9-3

  • ==> Suite à de petits problèmes sur un terrain où la synthèse de fréquence n'a pas bonne presse :
    Nous recommandons d'ajouter sur toutes les platines HF9 et HF10, un condensateur de 0.1 µF
    entre les bornes extrêmes du potentiomètre de swing.  Utiliser un CMS 1206. A faire donc deux
    fois avec les HF10. Ce condensateur fait office de filtre passe-bas avec la 22 k  d'entrée de la
    modulation et permet d'éliminer les fréquences élevées de cette modulation. Du coup le spectre HF
    de l'émission a une largeur plus faible. Il y a ainsi nettement moins de risque d'empièter sur les canaux adjacents à 10 kHz d'écartement. Notons que cette adjonction est un peu inutile en 72 MHz puisque
    le pas des canaux est maintenant à 20 kHz, mais nous la conseillons tout de même.
                                                                                           ===>  retour
•  Autres erreurs !!      Eh, oui, nul n'est parfait

             *   VARIATEUR     VAR11-v2  . Il manque un strap de mise à la masse de la patte centrale de
                  REG2 ( LM2931) , ceci sur la figure 15 page 71 du n° 670 du MRA. Ce strap existe bien
                  sur la figure 13 voisine. Attention, sans ce strap, la tension appliquée au 68HC11 est excessive.
             *   CHARGEUR PULSE.  n° 693 du MRA.     La figure représentant le cuivre présente une erreur
                  Contacter l'auteur avant d'entreprendre ce chargeur qui donne par ailleurs toute satisfaction.
             *   L'INTERTEF ci-dessous.  MRA  n° 711. La Figure 5 présente une erreur : Il faut croiser
                  les deux fils supérieurs du 34064.  Les films  ou les cicuits imprimés fournis par l'auteur
                  sont corrigés.
                                                                                                      ===> retour
• INTERTEF
        Il existe en plusieurs versions .   Voir descriptions

                     *   INTERTEF1A  avec RFD14  avec ou sans 34064. Modèle pour RX19/21  ou avec 3 servos max.

                     *   INTERTEF1B  avec RFD16  avec ou sans 34064.  Modèle plus performant pour plus de 3 servos

                     *   INTERTEF 2 avec MOSFET en boîtier TO220 plus ou moins performant .... jusqu'à 75A   8 mohms,
                          à  utiliser pour de gros modèles. Cette version dispose aussi d'un détecteur de tension basse à seuil                                       ajustable, donc utilisable avec des batteries de 5 éléments.
                                                                                                                                 ===> retour

•  Une histoire de parasites !!

       Un ami nous confie un petit avion électrique équipé d'un moteur SPEED 400, d'un RX22B en 41 MHz
  avec émetteur SANWA, variateur VAR11-v1, batterie 8 éléments 1.2 V, 500 mAh
       Tout cela quasi inutilisable à cause de parasites qui perturbent gravement le fonctionnement.
  Au cours de divers essais, nous sortons la batterie du fuselage en l'éloignant du récepteur :  Ca marche !!
  Nous replaçons la batterie et à nouveau l'horreur !
       Il semble donc que la source des parasites est la batterie elle-même !!
       Il nous vient une idée :  Avec de la feuille d'alu ménager, nous enveloppons la coupable dans un
  blindage à  double épaisseur.    Et le miracle s'accomplit :  Les parasites sont quasi disparus !!
       Nous ne prétendons pas avoir trouvé un remède universel, mais si êtes dans le cas de cet ami,
  essayer ce remède ne coûte vraiment pas très cher !!
       Nous serions très heureux de recevoir  un écho de vos essais .... si vous en faites !
       Nouveau :  Notre ami J.M DELFOSSE  nous signale avoir résolument catégoriquement des problèmes de
  parasites avec RX22 et RX20 en plaçant un tore de ferrite sur les fils du moteur. On peut en ajouter un sur les fils
  sortant du variateur pour alimenter le récepteur.  Il a utilisé les tores réf. 20.2851 ou 20.2852 de SELECTRONIC
  Les fils font 2 ou 3 tours à travers le tore.
                                                                                                                                         ===> retour
•  Pour éviter un crash !!

       Un de mes avions  et non le moindre a été pulvérisé dernièrement pour une babiole !!
       Equipé d'un RX19 à double batterie, il utilisait un interrupteur automatique de 2de génération pour la
       batterie des servos.  ( Modèle à doubleur de tension . MRA n°  663 )
       Une des deux diodes de ce doubleur s'est fêlée en vol coupant brutalement l'alimentation des servos !
        ( Cassure liée certainement à une contrainte thermique du verre )
        Si vous utilisez ce type d'interrupteur qui avait été développé en 1994 pour pouvoir utiliser des MOSFETs               standards, nous vous conseillons de le mettre aux reliques. En effet ce montage utilise TROP de composants
        et s'avère de ce fait peu fiable.  La sagesse en RC consiste à employer des systèmes aussi simples que possible !
        Moins il y a de composants et mieux c'est !!
        En alternative on peut
           -  Supprimer totalement l'inter de la batterie des servos : La consommation à l'arrêt dun servo est
               assez faible pour conserver l'autonomie souhaitée.
           -  Utiliser la première version de l'inter automatique décrite dans le n° 636 de MRA. Le nombre des
               composants est beaucoup plus faible, pas de diode fragile, avec un MOSFET "niveau logique"
           -  Utiliser un INTERTEF1 pour le RX19 et un INTERTEF 2 ou 3 pour les servos.
               Toutefois nous conseillons de commander ces INTERTEFs par un interrupteur 2 sections, chacune
              commandant son INTERTEF. On évite ainsi des perturbations possibles avec les modèles décrits.
                                                                                                              ===> retour

  CHARGEUR  CD1

  Le circuit imprimé du chargeur CD1 est toujours disponible.  Prix  120 F .
  Idem pour Cimpr clavier,  annexes  et  buzzer.       Prix 10 + 20 F + 25 F
  Contacter l'auteur par E-mail pour avoir les conditions  d'envoi.
  Possibilité de fourniture du 68HC711E9 programmé.  Prix  200 F ( ou programmation d'un µC fourni  40 F )

  Ne pas oublier de consulter les  COMPLEMENTS  maintenant dispos.
  ainsi  que des détails sur la dernière version du logiciel

  IMPORTANT :  Voir la description  d'un module BUZZER pour le CD1 alertant l'utilisateur
            -  lors de la fin de la charge et passage en entretien.                     Cliquez  pour y aller !
            -  Alarme en cas de branchemen,t à l'envers de la batterie de sortie
            -  Alarme et protection instantanée du LT1070 en cas de déconnexion accidentelle de la batterie sous charge.

  >>>>>  M. GARONNAT  nous a concocté un superbe logiciel  tournant sous Windows et permettant comme
  GRAPHCD1 de visualiser les courbes de charge ou de décharge, avec mémo des cycles et rappel à la demande pour comparaisons.  Fonctionne en tâche de fond si vous voulez  faire autre chose pendant le cycle.
  Pour  télécharger aller en CD1.htm/sup-cd1.htm

  Article  MRA  : Attention, la valeur des résistances R8 et R17 est erronée :  Ces résistances doivent être
                              à    0,22  ohm  ( et non  2,2 ohm  comme indiqué ).
  Appro             :    RS ne fournit  plus les selfs de stockage    FEE.

   ====>                Par contre, vous trouverez chez   FARNELL  une self, que nous avons essayée et qui nous
                              a donné de bons résultats.
                              Il s'agit de la référence 482-572  (  Self série 1400,  47 µH, 8.5 A )
                                     ou de la référence 482-560  (  Self série 1400,  22 µH, 11A )
                              Prix de l'une ou l'autre : 3.44 euros ht
                              Cette self présente deux fils rigides de connexion qui peuvent facilement s'implanter sur le
                              circuit imprimé du CD1.  Un strap au verso est nécessaire pour rétablir la continuité.

                              Il est possible aussi de bobiner soi-même une self de remplacement, à condition de trouver
                              le tore nécessaire, lequel ne semble plus disponible chez E.D
                              Pour une brève description de cette self, cliquez ici  >>>>>     Self de stockage.

                              La self  de 1 mH est également indisponible, mais sa valeur n'est pas critique, on peut donc
                              trouver facilement un remplaçant.
  Modifs                 Si  la mesure d'intensité de décharge est instable    nous vous conseillons de brancher entre gate
                              de TM2 et masse, un condensateur LCC de 47 ou 100 nF.  Cela peut se faire aisément au recto
                              en soudant ce condensateur entre extrémité de  R16 et la masse voisine

  Protection du LT1070.
                               Installer le  module buzzer ce que nous vous conseillons vivement.
           21/08/01       Si ce module vous donne des déclenchements intempestifs à la mise sous tension du CD1
                               --->   Souder un condensateur tantale  1 µF/25V  aux bornes de R2 de 10 k ( + vers le +12V )

           15/08/01      Tout dernièrement nous avons, à l'issue d'un problème lié à une perte d'alimentation  en +5V
                               ayant provoqué indirectement la mort du LT1070, modifié la protection de ce circuit.
                               -->   Supprimer la 22 k  de tirage de PC5 au +5.
                                       Relier directement la base de T1 à l'entrée +12V par une 82 k
                                       Remplacer la résistance R1 par une  1 k
                                Dans ces conditions le LT1070 est directement bloqué à la mise sous tension et le 711E9
                                n'intervient plus que pour son déblocage

                               La   source d'alimentation de CD1 doit être suffisamment musclée pour assurer son
                               fonctionnement
                               Si vous utilisez une alimentation secteur, elle ne doit pas s'écrouler sur une demande importante
                               de  courant. Sinon dans ce cas, le µC  se met à bafouiller , diodes et  relais entrent en
                               sarabande et souvent le LT1070 trépasse. L'alimentation idéale est la batterie car elle ne
                               présente pas ce risque sauf à la choisir en dépit du bon sens !
                               Dans le même ordre d'idée, le branchement sur son alim du CD1 doit se faire franchement, sans
                               "trembloter" car dans ce cas, le même bafouillage du µC peut se produire.

                               Le logiciel de CD1 a été retouché plusieurs fois  et semble maintenant plus ou moins défintif.
                               ( corrections  à la suite de la détection de quelques bugs  des premières versions !  )
                               Il faut savoir que, sauf les tous premiers 7111E9 programmés, ces 711E9 peuvent accepter
                               TROIS versions successives du programme, ceci à l'aide d'une astuce de programmation.
                               Vous pourrez donc, à l'occasion, demander à l'auteur une reprogrammation  ... gratuite. ( sauf
                                frais de retour )

• Rallonges de servos perturbatrices       de M. Marcel GARONNAT

  J’ai constaté que l’émetteur (en 72) antenne sortie provoquait sur mes servos d’AF dans les ailes (à moins d’1m) des actions incontrôlées. Je n’ai jamais eu de problème similaire car c’est la première fois que j’utilise des servos d’AFs dans les ailes, et la longueur des fils doit avoir son importance car les servos d’ailerons eux ne bronchent absolument pas, mais le servo de profondeur qui est dans la dérive est aussi affecté (longueur de fil 80cm comme les AFs). Je peux toujours lancer mon planeur si je mets un seul brin d’antenne (portée de 200m dans ces conditions) et déployer après mais ce problème m’irrite. Je viens d’acheter des selfs toutes faites chez ED (marque A2 Pro en blister), mais c’est exactement la même chose.
  J’ai essayé de mettre une rallonge de 1M, et les problèmes disparaissent (en gros ils apparaissent entre 70cm et 1m40). Mais c’est encombrant !
  J'ai en fait réglé le problème avec les ferrites vendue sous blister (A2 PRO) chez ED: elles sont vendues avec un bout de fil qui fait 6 enroulements, j'ai changé le fil par une Rallonge femelle que j'avais et j'ai fait 8 tours au lieu des 6 (j’ai presque doublé la valeur de la self puisque L=AL*N²), et là plus de problèmes du tout. Conclusion, les ferrites A2 PRO sont bonnes, il faut simplement faire 2 tours de plus et elles sont encore meilleures!

• Programmation des RX23

  A l'usage, il s'avère que la programmation du RX23 est capricieuse. La Led ne s'allume pas et donc ne peut pas s'éteindre évidemment.
  Nous conseillons donc de faire une petite modification :  Remplacer la résistance R21 de 22 k  par une 2200 ohms ( 2.2 k )  comme indiqué
  maintenant dans la liste des composants. Par ailleurs, le connecteur spécial de programmation sera modifié selon les détails ajoutés dans la
  description du récepteur :  strap sur le connecteur entre PRG et DATA  et ajout d'une diode dans le fil DATA..
  Ces modifications ont pour but de remplacer la tension appliquée précedemment par le Supertef sur DATA, AVANT la mise sous tension du RX23
  par une tension fournie par PRG, donc coïncidant avec la mise sous tension du récepteur.   Le µC  semble satisfait et ne fait plus de caprices !!




• JOYTEF sur nouveaux PC

  Ci-dessous une information aimablement communiquée par M. MORIN Jean-Michel
  Les nouveau PC n'ont plus de prise joystick, du moins certains modèles et il devient impossible de faire fonctionner son
  simulateur de vol favori. Heureusement, on trouve des adaptateurs USB permettant de retrouver un tel connecteur extérieur.
  M. MORIN écrit :
  " j'ai commandé un adaptateur port USB  a port jeu PC  chez PEARL   www.pearl.fr    ref : BD 101
                                        au prix de  14.95€ TTC plus port de 7 €.
  Il me permet de rejouer a FMS sur mon ordinateur qui était dépourvue de connecteur jeux sur la carte son . "

  Par ailleurs nous rappelons la possibilité de télécharger le simulateur gratuit FMS d'excellent fonctionnement :
  Lien pour télécharger le logiciel FMS  gratuit  http://uscaero77.free.fr/fms/  ou http://n.ethz.ch/student/mmoeller/fms/index_e.html


• Une histoire belge !!!

  M. RASQUIN,  un planeuriste belge,  utilisateur de SUPERTEF nous communique une information très intéressante,
  puisqu'elle montre que le 72 MHz, qui selon certains doit disparaître dans l'avenir , est autorisée en BELGIQUE.
  Dans un pays qui  est aussi Européen que possible, cela peut se révéler rassurant !!      VOIR  l'article


• SUPERTEF 2005

           NB. Les listes de composants ont été revues et corrigées.  ( 12/06/05 )     Les télécharger à nouveau pour actualisation
                     La liste des composants des platines HF11 est disponible. Voir en fin de description du STF05
                     La description des platines HF11 est en ligne. Appel en fin de description du STF05
                     Revoir aussi la description du codeur 912B. Seconde version d'autotrim et détails supplémentaires

  Le set de circuits imprimés à trous métallisés et vernis épargne est disponible  comprenant :
  -  la platine de base
  -  le Cimpr des pot. rectilignes et des inters DR et CP
  -  le Cimpr des commutateurs Bis, Ter, Stop/M, V8 ....
  -  le Cimpr de clavier.
  -  le Cimpr du codeur 912
  -  les deux Cimpr des platines de base des HF
  -  les  deux Cimpr pour deux platines HF
  -  les Cimpr pour l'Autotrim

  Tous ces Cimpr seront sous vernis épargne et trous métallisés.    Ancien prix  du set : 55 euros
  Suite à une nouvelle commande des circuits imprimés, nous sommes heureux de pouvoir vous les fournir  à  40 euros

  Nous  proposons également les éléments du boîtier : face avant pliée découpée et fond
  Les éléments sont peints ( peinture cuite au four ), soit en gris anthracite, soit en gris clair
  Prix : 20 euros.   port 5 euros, si envoi séparé    ( et non 15, comme indiqué par erreur ! Désolé !! )

  Le décor de face avant   :   15 euros






  Par ailleurs, pour les manches, outre les manches SELECTRONIC possibles ( 39 euros pièce ), nous pouvons
  vous proposer des manches SLM sans trims, à un prix nettement inférieur : 25 euros
  Option manette de manche avec poussoir en bout : 2 euros chaque

  Nouveau :   Antennes et embases
  Lextronic annonce aux demandeurs que les antennes référencées ne sont plus distribuées !!
  Heureusement nous avons trouvé ces antennes et en avons un petit stock en avance, ainsi que les embases spéciales nécessaires
  Prix  unitaire de l'antenne avec son embase   :    5.50 euros

  ATTENTION : Ne pas envoyer de règlement sans contact préalable par Email

  Sur le plan fonctionnel, le STF05 sera proposée en 4 versions à choisir par soft :
         -  fonctionnement avec trims mécaniques ( manches genre SELECTRONIC )
         -  fonctionnement avec trims électriques   ( manches type SLM modèle STF96 )  mais boîtier à revoir
         -  fonctionnement en AUTOTRIM1 ou AUTOTRIM2   ( manches à trims mécaniques ou électriques supprimés )
  chacun pourra ainsi opter pour la formule lui convenant le mieux


• POSITION du FUSIBLE ou du POLYSWITCH

  Un incident récent, dans un émetteur m'a montré que placer le fusible dans la ligne + de la batterie n'était pas la solution parfaite.
  En effet, si l'un des éléments touche à la masse, le fusible est totalement inopérant.
  Nous vous conseillons donc vivement de placer ce fusible ( ou le RUE520 du STF05 )  dans le retour du - de la batterie, à la masse
  Tout contact d'un quelconque élément de la batterie avec la masse fera sauter le fusible et évitera l'apparition d'une très inquiétante
  fumée sortant du boîtier bien fermé !!  Expérience traumatisante s'il en est !!


• TELECHARGEMENTS ajoutés

  A la demande de quelques correspondants, nous avons ajouté dans la page TELECHARGEMENTS :
       - Les fichiers EPS de la sonde de courant, accessoire du MINILAB   ( Sonde-I.zip )
       - Les fichiers EPS de la platine HF11-A du STF05.  ( HF11-A.zip )  En effet plusieurs réalisateurs du STF05, ayant utilisé les
         deux plaquettes incluses dans le set de circuits imprimés, voudraient monter d'autres exemplaires de cette platine. Par exemple
         pour une autre bande que la première choisie. Comme il n'est pas dans nos intentions de refaire faire ces platines seules, la
         solution consiste à tirer ces Cimpr soi-même. Ils ne seront pas à trous métallisés, mais on s'en sort très bien quand même.
         A noter que nous avons monté le proto de cette manière !!


• Version STF96-E3

  Nous venons de reprendre le logiciel du  Codeur 912 faisant l'objet de la version initiale ( STF-V4A )
  Nous avons aligné ce logiciel sur la version STF05-E3N, en lui donnant les mêmes possibilités.
  Cette version dispose du Boot Loader permettant d'actualiser soi-même la version
  Elle possède les mêmes fonctions de communication avec le Simultef.
  Seules restrictions :
  - Suppression de la fonction d'Autotrim non justifiée puisque le STF96 a des manches à trims électriques
  - Limitation du nombre d'actionneurs à 7, selon la norme STF96
  - Pas d'offset de fréquence, impossible avec les platines HF8 à HF10

  A toutes fins utiles, nous signalons qu'il ne nous reste plus de  circuits imprimés de Codeur 912 ( version STF96 )
  Nous ne referons  fabriquer cette platine que si nous avons un nombre suffisant de demandes.!



• Version  STF05-E3N2

  M. Garonnat nous ayant signalé une anomalie dans le fonctionnement de l'offset de fréquence, nous nous sommes penché sur la question.
  L'anomalie était bien réelle et elle concernait également les paramètres du stop chrono ainsi que le Oui/Non de la mémo des neutres.
  La version STF05-E3N2 corrige le défaut. Elle est disponible dans la page de téléchargement.
  La version STF96-E3N2  corrige le défaut également ( sauf sur l'offset qui n'existe pas )
  Nous conseillons vivement de l'installer car il y a risque de problème de calage en fréquence si l'une des cellules a un offset non nul. Cet
  offset risquant de contaminer les cellules utilisées ensuite.


• Modification hard des platines HF1 et HF2 des bases HF11

  La synthèse de fréquence des STF05 fonctionne avec un pas de 1.25 kHz. Cela a été rendu nécessaire avec l'utilisation pour la référence
  d'un oscillateur à quartz 12800 kHz très stable et qu'il est difficile de décaler comme on le faisait sur les HF9/10. Dans ces conditions la
  fréquence générée sans modulation est sur la fréquence nominale programmée. Avec une modulation de sens 2 ( normal ) on ajoute un pas
  pour recentrer le spectre et en sens 3 ( inversé ) on soustrait un pas.
  Toutefois avec un pas de 1.25 kHz, les impulsions de rattrapage de fréquence de la synthèse sont 4 fois moins nombreuses qu'avec le pas de 5 kHz.
  Il s'ensuit une stabilisation de la fréquence au passage Fn/Fs plus lente. Dans ces conditions, le récepteur à évasion de fréquence  ( RX19 ou RX23 )
  ne trouve pas la fréquence modifiée après son premier scan. Il fait donc un scan de plus et cela provoque un "trou" dans la réponse aux commandes
  plus perceptible que précédemment.
  Si vous utilisez ces RX avec une platine HF unique, nous vous conseillons donc la modif suivante de la platine de base :
  -   Remplacer les résistances R5/6  de 47 k   par des 10 k
  -   Remplacer les résistances R7/8  de 10 k  par des 8.2 k    ( facultatif )
  -   Remplacer les condensateurs C5/6 de 10 µF  par des 3.3 µF
  -   Remplacer le condensateur C7 de 10 µF par un 2.2 µF
  Si vos RX ne sont pas à évasion de fréquence ou si vous utilisez une double platine HF, ces modifications ne sont pas nécessaires.



• Version STF05-E4N5 .   ( en ligne, le 24/07/06  )     -->   TELECHARGEMENTS
  Idem      STF96-E3N3     ( en ligne, le 02/08/06  )
  Bien qu'en vacances, M. GARONNAT  nous a signalé un bug du stop chrono au changement de cellule.  L'origine du stop chrono n'étant pas
  modifiée pour la nouvelle cellule choisie. Il fallait pour s'en apercevoir, avoir deux cellules pour lesquelles ces origines étaient différentes, ce qui
  n'est pas fréquent !
  La nouvelle version E4N5 corrige le défaut. En fait la stratégie du changement de cellule a été revue.
  Précédemment, que le n° de cellule soit changé ou non, on se retrouvait dans le MENU en sortant de l'écran de changement.
  Désormais il en sera de même si le n°/CEL est inchangé et cela même si le nom de la cellule a été modifié.
  Par contre, lorsque le n°/CEL  est changé, la sortie par "E", après enregistrement en EEPROM du n° nouveau, déclenchera un reset "Watchdog",
  ce qui revient à relancer le programme comme à la mise sous tension de l'émetteur

  ============================================================================

          PS.    Si vous avez un truc génial pour ceci où cela, n'hésitez pas à nous le signaler.
                    Nous l'ajouterons  très volontiers à cette page.
                                                                    ===>  retour
          ============================================================================
